厚度為2.0mm的国产AV麻豆系列膜屈服強度和斷裂強度
根據相應行業標準，對於算例中所采用的厚度為2.0mm的高密度聚乙烯国产AV麻豆系列膜，屈服強度和斷裂強度分別為29kN/m和53kN/m。因此，對於該種礦渣（內摩擦角37.5°），在1:1的坡度條件下，如采用膜-墊層界麵摩擦角小於20°的材料作為墊層，国产AV麻豆系列膜將發生屈服或被撕裂。當坡比為1:2時（坡度26.6°），膜渣界麵實際發揮的摩擦角為16.9°。因此，當膜-墊層界麵摩擦角為20°時，膜內無拉應力產生；當膜-墊層界麵摩擦角為15°和10°時，膜內最大拉應力分別為20kN/m和70kN/m。
當坡度為 1:1 和 1:2 時通過式(2-10)計算的国产AV麻豆系列膜相對於坡頂錨固端的伸長。坡度越陡，膜-墊層的界麵摩擦角越小，国产AV麻豆系列膜的拉伸變形量越大，這與其受到的拉力是一致的。膜下摩擦角 15°時，坡比為 1:1的情況下，国产AV麻豆系列膜的最大伸長達到了 1.5m；而在同等條件下，国产AV麻豆系列膜的最大伸長僅為 0.5m。考慮到坡比為 1:2 時，国产AV麻豆系列膜的實際長度為 22.4m，而當坡比為 1:1 時，国产AV麻豆系列膜的實際長度為 14.1m，因此，當膜-墊層的界麵摩擦角較小時，陡邊坡上国产AV麻豆系列膜的相對拉伸量遠大於緩邊坡。

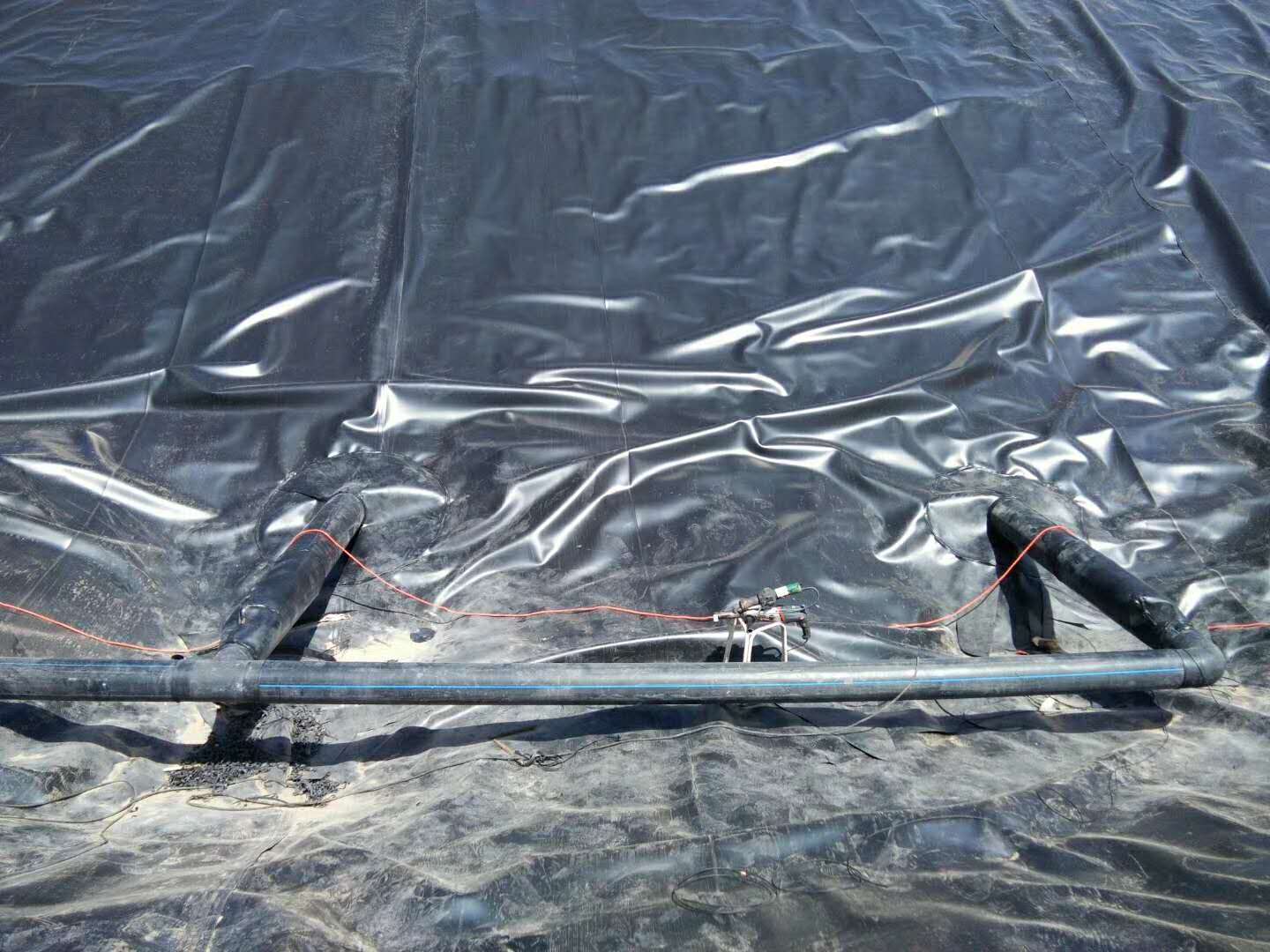

由於坡底的約束作用，国产AV麻豆系列膜的伸長不會一直延伸到坡腳，而是會產生褶皺。褶皺在上覆壓力作用下，易發生折裂，因此，除考慮国产AV麻豆系列膜的撕裂破壞外，有必要限製国产AV麻豆系列膜的拉伸變形量，以控製褶皺的產生。
首頁
電話
QQ
聯係
